Bakit Nagkakaroon ng mga Flat Spots ang 3D Printer V Wheels

3D Printer V Wheels ay maliliit na bahagi, ngunit may direktang koneksyon ang mga ito sa paraan ng paglalakbay ng isang printer na karwahe kasama ang guide system nito. Kapag ang isang gulong ay bumuo ng isang patag na seksyon, ang karwahe ay maaaring hindi na gumalaw na may parehong pattern ng pag-ikot sa buong paglalakbay nito. Ang resulta ay maaaring isang kapansin-pansing bukol, paulit-ulit na pagtutol, panginginig ng boses, o isang hindi regular na paggalaw na nagiging mas madaling mapansin habang nagpi-print.

Ang isang patag na lugar ay hindi karaniwang lumilitaw nang walang dahilan. Maaari itong maiugnay sa kung gaano katibay ang pagkakadikit ng gulong sa riles, kung gaano katagal nananatili ang printer sa isang posisyon, ang kondisyon ng tumatakbong ibabaw, materyal ng gulong, suporta sa tindig, o ang paraan ng pagkaka-assemble ng karwahe.

Para sa mga user at tagagawa ng kagamitan, ang pag-unawa kung ano ang nangyayari sa pagitan ng gulong at riles ay mas kapaki-pakinabang kaysa sa simpleng pagtrato sa isang nasirang gulong bilang kapalit na bahagi.

Ano ba talaga ang ibig sabihin ng flat spot?

Ang V wheel ay karaniwang may tuluy-tuloy na hubog na panlabas na ibabaw na sumusunod sa profile ng guide rail nito. Habang gumagalaw ang karwahe, umiikot ang gulong at inililipat ang contact point sa paligid ng circumference nito.

Ang isang patag na lugar ay nagbabago sa relasyon na iyon.

Sa halip na mapanatili ang isang bilugan na ibabaw ng contact, ang isang seksyon ng gulong ay bahagyang na-compress o na-deform. Kapag ang seksyong iyon ay umabot sa riles, ang gulong ay maaaring hindi gumulong nang eksakto sa parehong paraan tulad ng ginagawa nito sa natitirang bahagi ng pag-ikot nito.

Ang pagbabago ay maaaring sapat na maliit upang makatakas sa isang mabilis na visual na inspeksyon. Sa ilang mga kaso, ang problema ay nagiging mas madaling mapansin sa pamamagitan ng paggalaw ng karwahe nang dahan-dahan sa pamamagitan ng kamay.

Bakit Nagiging Flat ang Gulong?

Mayroong ilang mga posibleng dahilan, at maaari silang mangyari nang magkasama.

Ito ang dahilan kung bakit ang simpleng pag-install ng bagong gulong ay maaaring hindi malutas ang pinagbabatayan na sitwasyon kung mananatili ang parehong mekanikal na kondisyon.

Ang Koneksyon sa Pagitan ng Presyon ng Gulong at Flat Spots

Ang isa sa mga pinakamadaling paraan upang maunawaan ang mga flat spot ay ang pag-iisip tungkol sa presyon ng contact.

Ang isang V wheel ay nangangailangan ng sapat na pakikipag-ugnayan sa riles upang mapanatiling matatag ang karwahe. Kasabay nito, ang labis na presyon ay maaaring maglagay ng hindi kinakailangang diin sa gulong.

Kung ang pagsasaayos ay masyadong masikip, ang gulong ay maaaring pinindot nang mahigpit sa riles kahit na ang karwahe ay hindi gumagalaw. Ang panlabas na materyal ay sasailalim sa tuluy-tuloy na pag-compress.

Para sa isang gulong na ginawa mula sa isang engineering polymer, maaaring unti-unting baguhin ng matagal na compression ang hugis ng contact area.

Ang Printer ay Hindi Kailangang Patakbuhin

Ito ay isang mahalagang detalye.

Ang isang gulong ay maaaring bumuo ng isang patag na lugar habang ang printer ay nakaupo pa rin.

Kung ang isang karwahe ay nananatili sa isang posisyon sa loob ng mahabang panahon, ang parehong bahagi ng gulong ay mananatili laban sa riles. Ang epekto ay nagiging mas nauugnay kapag ang puwersa ng pakikipag-ugnay ay mas mataas kaysa sa kinakailangan.

Kapag nagsimulang gumalaw muli ang makina, paulit-ulit na dumadaan ang deformed section na iyon sa contact point.

Maaari itong lumikha ng pamilyar na pakiramdam ng isang maliit na bukol o bingaw habang manu-manong paggalaw.

Bakit Mahalaga ang Posisyon ng Paradahan?

Mag-isip tungkol sa isang printer na nananatiling hindi ginagamit sa loob ng mahabang panahon.

Ang karwahe ay nananatili malapit sa isang lugar ng frame, at ang mga gulong ay nananatili sa parehong posisyon ng pag-ikot. Mukhang walang nangyayari dahil naka-off ang makina.

Gayunpaman, sa mekanikal, ang mga gulong ay sumusuporta pa rin sa karwahe.

Kung ang presyon ng contact ay labis, ang nakatigil na pagkarga ay puro sa parehong bahagi ng bawat gulong. Sa paglipas ng panahon, maaari itong mag-ambag sa naisalokal na pagpapapangit.

Hindi ito nangangahulugan na ang bawat naka-park na printer ay magkakaroon ng mga flat spot. Ang konstruksyon ng gulong, materyal, puwersa ng pakikipag-ugnay, temperatura, pagkakahanay ng makina, at mga kondisyon ng imbakan ay lahat ay nakakaimpluwensya sa kinalabasan.

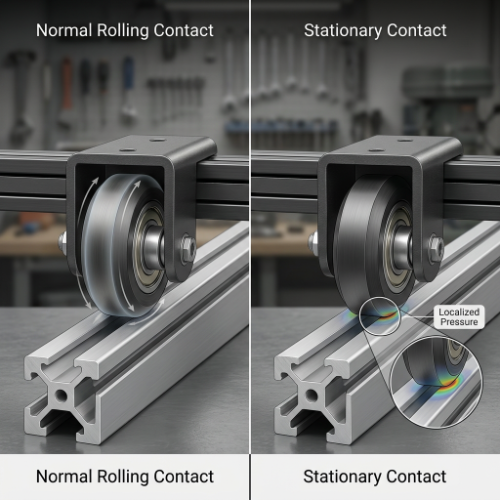

Binabago ng Paggalaw ang Contact Point

Sa normal na operasyon, ang gulong ay umiikot at ang iba't ibang seksyon ng circumference nito ay nakakatugon sa riles.

Na kumakalat ng contact sa paligid ng gulong.

Kapag nananatiling nakatigil ang printer, walang ganoong pamamahagi. Ang isang maliit na seksyon ay nananatili sa ilalim ng pagkarga.

Ito ay isang dahilan kung bakit maaaring magkaroon ng kapansin-pansing bingaw ang isang printer na makinis kapag regular na ginagamit pagkatapos umupo nang hindi nagamit nang mahabang panahon.

Maaaring Ang Maling Pagsasaayos ang Tunay na Dahilan?

Oo.

Ang gulong ay dapat mapanatili ang naaangkop na pakikipag-ugnay sa ibabaw ng gabay nang hindi lumilikha ng hindi kinakailangang pagtutol.

Kung ang pagsasaayos ay masyadong maluwag, ang karwahe ay maaaring magkaroon ng hindi gustong paglalaro. Kung ito ay masyadong masikip, ang gulong ay maaaring makaranas ng labis na presyon at ang karwahe ay maaaring mangailangan ng higit na puwersa upang ilipat.

Ang alinman sa mga kondisyon ay hindi kanais-nais.

Isang Simpleng Mechanical Check

Kapag ligtas na pinaandar ang printer at ang nauugnay na axis ay malayang gumagalaw, kadalasang mabagal na maigalaw ang karwahe sa pamamagitan ng kamay.

Bigyang-pansin kung:

• Pakiramdam na pare-pareho ang paggalaw sa riles.
• Lumilitaw ang isang umuulit na bump sa mga regular na pagitan.
• Ang karwahe ay nagiging kapansin-pansing mas mahigpit sa isang punto.
• Mukhang nag-aalangan ang isang gulong habang umiikot.
• Ang karwahe ay umuuga kapag ang mahinang presyon ay inilapat.

Ang eksaktong pamamaraan ng inspeksyon ay nakasalalay sa disenyo ng printer, kaya dapat sundin ang mga tagubilin sa pagpupulong ng tagagawa kapag gumagawa ng mga pagsasaayos.

Anong Papel ang Ginagampanan ng V Groove?

Ang hugis ng isang V wheel ay idinisenyo upang gumana sa isang katugmang V hugis na tumatakbo na ibabaw.

Ang naka-anggulong contact ay nakakatulong na pigilan ang karwahe habang pinapayagan ang gulong na gumulong kasama ang extrusion.

Nangangahulugan din ang geometry na ang kondisyon ng parehong mga ibabaw ay mahalaga.

Kung nagbabago ang profile ng gulong, nagbabago rin ang kaugnayan nito sa riles. Ang isang patag na seksyon, naputol na gilid, pagod na uka, o hindi pantay na ibabaw ay maaaring makaapekto sa kung paano bumibiyahe ang karwahe.

Maaaring Ulitin ang Maliit na Pagbabago

Dito nagiging kawili-wili ang mga flat spot mula sa pananaw ng paggalaw.

Ipagpalagay na ang isang gulong ay may isang patag na lugar.

Sa tuwing umiikot ang gulong sa posisyong iyon, bumabalik ang parehong iregularidad sa contact point. Kung ang karwahe ay patuloy na gumagalaw, ang epekto ay maaaring lumitaw nang paulit-ulit.

Ang paulit-ulit na mekanikal na pattern na iyon ay maaaring minsan ay mas kapansin-pansin kaysa sa isang pangkalahatang pagbawas sa kinis.

Maaari bang Mag-ambag ang mga Debris sa Pag-deform ng Wheel?

Ang tumatakbong ibabaw ng isang 3D printer ay maaaring mangolekta ng alikabok, mga particle ng filament, mga labi ng workshop, at iba pang maliliit na contaminant.

Ang isang malinis na contact surface ay nagbibigay-daan sa gulong at riles na makipag-ugnayan ayon sa nilalayon.

Kapag ang mga labi ay nakulong sa pagitan ng mga ito, maaaring magbago ang kondisyon ng contact. Ang isang matigas na butil ay maaaring lumikha ng isang naisalokal na punto ng presyon, habang ang pinong materyal ay maaaring ma-embed sa ibabaw ng gulong.

Hindi ito awtomatikong lumilikha ng isang patag na lugar, ngunit ang kontaminasyon ay maaaring mag-ambag sa hindi pantay na pakikipag-ugnay at pinabilis na mga pagbabago sa ibabaw.

Suriin ang Riles Bago Sisihin ang Gulong

Ang isang nasirang gulong ay madaling palitan, kaya't maaari itong maging kaakit-akit na tumuon kaagad sa gulong.

Gayunpaman, ang riles ay nararapat din ng pansin.

Hanapin ang:

• Nakikitang mga labi sa loob ng uka.
• Mga marka kasama ang tumatakbong ibabaw.
• Hindi pangkaraniwang kontaminasyon.
• Pinsala sa paligid ng contact area.
• Mga seksyon kung saan naiiba ang kilos ng karwahe.

Ang isang kapalit na gulong na naka-install laban sa isang kontaminado o nasira na ibabaw na tumatakbo ay maaaring magkaroon muli ng mga katulad na sintomas.

Nakakaapekto ba ang materyal ng Gulong sa Flat Spot Formation?

Ang pagpili ng materyal ay may papel sa kung paano tumugon ang isang gulong sa pangmatagalang contact.

Maraming mga desktop 3D printer ang gumagamit ng engineering polymer wheels dahil nagbibigay sila ng kapaki-pakinabang na kumbinasyon ng mekanikal na lakas, mababang friction na katangian, at compatibility sa mga aluminum extrusion system.

Ang iba't ibang polymer ay hindi tumutugon nang magkapareho sa presyon, temperatura, kahalumigmigan, o pangmatagalang paglo-load.

Ang mga metal na gulong ay kumikilos nang iba sa mga polymer na gulong, habang ang iba pang mga engineered na materyales ay maaaring magbigay ng kanilang sariling kumbinasyon ng higpit at mga katangian ng contact.

Ang mahalagang punto ay ang materyal ay hindi maaaring masuri nang hiwalay mula sa kumpletong sistema ng gabay.

Para sa mga kapalit na bahagi, ang pagtutugma ng konstruksyon ng gulong sa orihinal na mekanikal na sistema ay kadalasang mas praktikal kaysa sa pagpili ng materyal batay sa hitsura lamang.

Ano ang tungkol sa tindig sa loob ng gulong?

Ang panlabas na gulong ay tumatanggap ng karamihan ng atensyon, ngunit may isa pang bahagi sa loob nito.

Sinusuportahan ng tindig ang pag-ikot sa paligid ng ehe. Kung ang tindig ay hindi umiikot nang maayos, ang gulong ay maaaring makaranas ng hindi regular na paggalaw kahit na ang panlabas na ibabaw nito ay mukhang normal.

Ang isang problema sa tindig at isang patag na lugar ay maaaring makagawa ng medyo katulad na mga sensasyon sa panahon ng manu-manong paggalaw.

Halimbawa, ang isang magaspang na tindig ay maaaring lumikha ng paulit-ulit na pagtutol habang umiikot ang gulong. Ang isang nasirang gulong ay maaaring lumikha ng katulad na paulit-ulit na sensasyon kapag ang deformed na seksyon ay umabot sa riles.

Tumingin Sa Gulong At Magkasama

Kapag nag-iimbestiga sa hindi pangkaraniwang paggalaw, makatuwirang isaalang-alang ang parehong bahagi.

Maaaring kabilang sa isang kapaki-pakinabang na inspeksyon ang:

1. Sinusuri ang panlabas na ibabaw ng gulong.
2. Naghahanap ng nakikitang patag na seksyon.
3. Dahan-dahang iniikot ang gulong.
4. Sinusuri ang hindi pangkaraniwang pagkamagaspang.
5. Pag-inspeksyon sa posisyon ng ehe at mounting.
6. Tinitingnan ang ibabaw ng contact ng riles.

Nagbibigay ito ng mas kumpletong larawan kaysa sa pag-inspeksyon sa gulong nang mag-isa.

Paano Makakaapekto ang mga Flat Spots sa Pag-print?

Ang epekto ay depende sa kung gaano kalubha ang pagpapapangit at kung saan matatagpuan ang apektadong gulong.

Ang isang maliit na pagbabago ay maaaring halos hindi kapansin-pansin sa panahon ng ordinaryong paggalaw. Ang isang mas malaking iregularidad ay maaaring magpakilala ng mga pana-panahong pagbabago sa paggalaw ng karwahe.

Ang mga posibleng palatandaan ay kinabibilangan ng:

• Pag-uulit ng mga pattern sa ibabaw.
• Hindi pantay na paggalaw sa isang axis.
• Isang kapansin-pansing bukol sa panahon ng manu-manong paggalaw.
• Panginginig ng boses ng karwahe.
• Mga pagbabago sa pagkakapare-pareho sa unang layer.
• Karagdagang ingay habang naglalakbay.

Ang mga sintomas na ito ay hindi nagpapatunay na ang isang gulong ay may patag na lugar. Ang mga sinturon, frame alignment, bearings, mounting hardware, extrusion condition, at iba pang bahagi ng motion system ay maaaring makagawa ng mga katulad na resulta.

Iyon ang dahilan kung bakit ang pagsuri sa mekanikal na sistema sa kabuuan ay kapaki-pakinabang.

Bakit Hindi Palaging Sagot ang Paghigpit ng Gulong

Kapag maluwag ang isang karwahe, ang paghihigpit sa pagsasaayos ay maaaring mukhang isang malinaw na solusyon.

Ngunit ang mas maraming presyon ay hindi awtomatikong nangangahulugan ng mas mahusay na paggalaw.

Kung ang gulong ay mayroon nang nasira o hindi pantay na ibabaw, ang pagtaas ng presyon ng contact ay maaaring gawing mas kapansin-pansin ang iregularidad. Maaari din nitong mapataas ang resistensya at maglagay ng karagdagang stress sa gulong.

Ang isang mas mahusay na diskarte ay upang ayusin ang system ayon sa disenyo ng printer at suriin kung ang karwahe ay patuloy na gumagalaw nang walang hindi gustong paglalaro.

May Pagkakaiba sa pagitan ng Firm at Overloaded

Ang gulong ay kailangang manatiling nakikipag-ugnayan sa riles.

Hindi ito kailangang i-compress nang hindi kinakailangan.

Ang pagkakaibang ito ay partikular na mahalaga sa mga gulong ng polimer dahil ang kanilang tugon sa pangmatagalang presyon ay naiiba sa mga matibay na bahagi ng metal.

Maaari bang Maglaho ng Mag-isa ang Flat Spot?

Minsan napapansin ng mga user na mas maganda ang pakiramdam ng isang gulong pagkatapos na ilipat nang paulit-ulit ang printer.

Ito ay maaaring mangyari dahil ang gulong ay hindi na nagpapahinga sa eksaktong parehong posisyon, o dahil ang isang maliit na pagpapapangit ay nagiging hindi gaanong kapansin-pansin sa patuloy na pag-ikot.

Gayunpaman, hindi ito nangangahulugan na ang bawat patag na lugar ay itatama ang sarili nito.

Kung ang gulong ay may permanenteng pagpapapangit, materyal na pinsala, o malinaw na binago ang profile, ang patuloy na paggamit ay maaaring panatilihin lamang ang iregularidad sa system.

Samakatuwid, ang isang nakikitang nasirang gulong ay dapat na suriin sa halip na ipagpalagay na ang karagdagang pag-print ay ibabalik ang orihinal na hugis nito.

Kailan Dapat Palitan ang V Wheel?

Ang pagpapalit ay dapat isaalang-alang kapag ang gulong ay may nakikitang nasirang bahagi o kapag ang kondisyon nito ay malinaw na nakakaapekto sa paggalaw ng karwahe.

Ang ilang mga palatandaan ay nararapat pansin:

Nakikitang Deformation sa Ibabaw

Ang isang flattened section, chipped edge, o makabuluhang nabagong groove profile ay nagpapahiwatig na ang contact surface ay wala na sa nilalayon nitong kundisyon.

Paulit-ulit na Movement Notches

Kung ang karwahe ay paulit-ulit na nahuhuli o nabunggo sa isang partikular na pagitan, siyasatin ang pag-ikot ng gulong at tumatakbo na ibabaw.

Patuloy na Kawalang-tatag ng Carriage

Kung ang karwahe ay hindi maaaring ayusin upang mapanatili ang matatag na paggalaw nang walang labis na pagtutol, ang pagpupulong ng gulong ay maaaring mangailangan ng mas malapit na inspeksyon.

Hindi Karaniwang Pag-uugali sa Pagdala

Ang isang magaspang o maingay na tindig ay maaaring makaapekto sa paggalaw ng gulong kahit na ang panlabas na ibabaw ay mukhang katanggap-tanggap.

Ang pagpapalit ay dapat na nakabatay sa aktwal na kondisyon ng bahagi at sa mga kinakailangan ng pagpupulong ng printer.

Paano Mababawasan ng Mga Manufacturer ang Panganib sa Panahon ng Disenyo ng Produkto?

Para sa mga manufacturer na gumagawa ng 3D printer assemblies, ang pag-iwas sa flat spot ay magsisimula bago maabot ng printer ang user.

Ang pagpili ng gulong, carriage geometry, bearing arrangement, adjustment method, rail compatibility, at storage conditions ay lahat ay may papel.

Ang isang mahusay na idinisenyong pagpupulong ay dapat magbigay ng sapat na kontak upang gabayan ang karwahe habang iniiwasan ang hindi kinakailangang pag-compress ng gulong.

Ang Imbakan ay Bahagi Ng Mechanical Design

Ang mga tagubilin sa imbakan ay maaari ding mahalaga.

Kung ang isang printer ay inaasahang mananatiling hindi ginagamit para sa pinalawig na mga panahon, ang posisyon ng karwahe at kondisyon ng pagkarga ng gulong ay maaaring ituring bilang bahagi ng gabay sa paghawak ng produkto.

Ito ay isang maliit na detalye, ngunit maaari itong makatulong na mabawasan ang mga problema na nauugnay sa matagal na nakatigil na pakikipag-ugnay.

Ano ang Dapat Tignan ng Mga Mamimili Kapag Nag-sourcing ng Mga Kapalit na V Wheels?

Para sa mga distributor, kumpanya ng pagkumpuni, at mga tagagawa ng printer, ang pagpili ng kapalit ay dapat na higit pa sa pagtutugma sa pangkalahatang hitsura ng gulong.

Isaalang-alang:

Ang pagguhit o umiiral na sample ay maaaring gawing mas madali ang prosesong ito, lalo na kapag ang gulong ay bahagi ng isang naka-customize na istraktura ng printer.

Maraming Masasabi sa Iyo ang Maliit na Gulong Tungkol sa Sistema ng Paggalaw

Ang isang patag na lugar ay maaaring magmukhang isang simpleng problema sa gulong, ngunit maaari itong magbunyag ng isang bagay tungkol sa mas malaking mekanikal na sistema.

Maaaring nalantad ang gulong sa sobrang presyon ng contact. Maaaring nanatiling nakatigil ang karwahe sa mahabang panahon. Maaaring kailanganin ng paglilinis ang riles. Ang tindig ay maaaring nag-aambag sa hindi regular na pag-ikot. Maaaring kailanganin din ng pagpupulong ang isang alignment check.

Iyon ang dahilan kung bakit ang pagpapalit ng gulong nang hindi nauunawaan ang mga nakapaligid na kondisyon ay maaaring humantong sa parehong problema sa ibang pagkakataon.

Para sa mga manufacturer at user ng 3D printer, ang kapaki-pakinabang na diskarte ay tingnan ang wheel, bearing, rail, carriage, at adjustment nang magkasama. Kapag naunawaan na ang relasyon sa pakikipag-ugnayan, nagiging mas madaling magpasya kung ang isyu ay mula sa gulong mismo o mula sa paraan ng pag-assemble ng motion system.

Ang 3D Printer V Wheels ay maaaring magkaroon ng mga flat spot kapag ang isang seksyon ng gulong ay nananatiling nasa ilalim ng concentrated pressure sa loob ng mahabang panahon, lalo na kapag ang contact force, posisyon ng imbakan, pagkakahanay, o mga kondisyon sa pagtakbo ay hindi angkop para sa pagpupulong. Ang pag-uugali ng materyal, kondisyon ng tindig, kontaminasyon, at geometry ng tren ay maaari ding makaimpluwensya sa kung paano nagkakaroon ng problema.

Ang mahalagang punto ay ang isang patag na lugar ay hindi lamang isang pagbabago sa kosmetiko. Dahil ang gulong ay bahagi ng isang gumagalaw na sistema ng gabay, ang pagbabago sa bilog nito ay maaaring makaapekto sa kung paano naglalakbay ang karwahe sa riles.

Para sa mga user, ang isang mabagal na manu-manong pagsusuri sa paggalaw ay maaaring magbigay ng maagang indikasyon ng hindi regular na pag-ikot. Para sa mga tagagawa, ang maingat na atensyon sa materyal ng gulong, konstruksyon ng bearing, presyon ng contact, compatibility ng riles, at disenyo ng karwahe ay maaaring makatulong na lumikha ng mas pare-parehong sistema ng paggalaw.

Ang isang V wheel ay maaaring isang maliit na bahagi ng isang 3D printer, ngunit ang trabaho nito ay malapit na nauugnay sa paggalaw ng buong karwahe. Kapag ang gulong ay nananatiling maayos na tumugma sa riles at ang nakapalibot na pagpupulong ay wastong na-adjust, ang sistema ng paggalaw ay may mas predictable na mekanikal na pundasyon.
