Ang isang guide roller ay madalas na pinapalitan para sa regular na pagpapanatili, at kung minsan ang sinturon o wire ay biglang nag-iba pagkatapos. Ang paglilipat na iyon ay kadalasang nagbabalik sa disenyo ng uka. Isa ito sa mga detalyeng iyon na bihirang makakuha ng pangalawang sulyap hanggang sa may magsimulang umalog, dumulas, o hindi pantay na suot. Kapag naging malinaw na ang aktwal na pag-andar ng groove, humihinto ang maraming isyu sa linyang iyon na parang isang misteryo.
Bakit Mas Mahalaga ang Groove kaysa sa Mukhang
Ang trabaho ng isang guide roller ay mukhang simple: panatilihing gumagalaw ang isang sinturon, cable, chain, o strip sa isang tuwid, kontroladong landas. Ang uka, ibig sabihin ay ang channel cut o molded sa ibabaw ng roller, ay kung ano ang aktwal na gumaganap ng paggabay trabaho. Ang pagpapalit ng groove profile ay nagbabago kung gaano kalaki ang contact area ng roller sa gumagalaw na materyal, kung gaano kahigpit ang pagkakahawak nito sa materyal na iyon, at kung gaano kalaki ang friction na nabubuo sa panahon ng operasyon.
Ang uka ay hindi gaanong gumagana tulad ng isang detalyeng pampalamuti at mas parang mekanismo ng pagpipiloto. Ang isang uka na masyadong mababaw ay maaaring hayaan ang isang sinturon na maanod patagilid sa ilalim ng pagkarga. Ang isang masyadong masikip ay nakakapit nang napakahigpit na pinapabilis nito ang pagkasuot sa roller at sa mismong sinturon. Sa isang lugar sa pagitan ng mga sukdulang iyon ay karaniwang kung saan ang isang sistema ay tumatakbo nang pinakamalinis, at ang punto ng balanseng iyon ay lubos na nakadepende sa aplikasyon.
Pagkilala sa Mga Karaniwang Groove Profile
Hindi lahat ng mga grooves ay pinutol sa parehong paraan, at ang bawat hugis ay nagdudulot ng ibang hanay ng mga trade-off.
V-Shaped Grooves

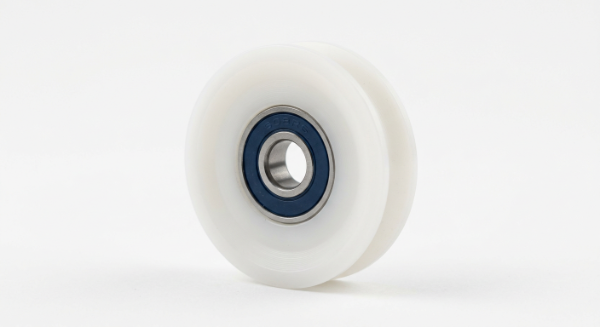

Ang mga V-groove ay karaniwan sa mga roller na ginagamit sa mga bilog na sinturon o wire rope. Ang mga naka-anggulong gilid ay natural na nakasentro sa sinturon habang ito ay nakalagay sa channel, na nakakatulong na bawasan ang paggalaw sa gilid. Ang self-centering effect na ito ay isang dahilan kung bakit madalas lumalabas ang mga V-groove sa mga linya ng packaging at light material handling equipment.
U-Shaped at Round Grooves
Ang mga channel na bilugan o hugis-U ay kadalasang namamahagi ng contact pressure nang mas pantay sa ibabaw ng belt o cable kumpara sa isang matalim na V-cut. Ito ay maaaring maging mas banayad sa mas malambot na mga materyales sa sinturon, dahil may mas kaunting konsentradong presyon sa iisang contact point. Kadalasang ginagamit ng wire rope at cable guide rollers ang profile na ito dahil duyan nito ang cable nang hindi kinukurot ito.
Flat o Grooveless Surfaces
Ang ilang mga roller ay laktawan ang uka nang buo at umaasa sa isang patag na ibabaw. Gumagana ito nang maayos para sa malalawak na sinturon o flat strip kung saan nagmumula ang lateral guidance sa iba pang bahagi sa system, gaya ng mga side flanges o magkahiwalay na tracking roller. Gayunpaman, nang walang uka, ang roller ay ganap na nakasalalay sa panlabas na pagkakahanay upang maiwasan ang pag-anod.
Mga Multi-Groove at Stepped Designs
Ang mga kagamitan na humahawak ng ilang strand nang sabay-sabay, tulad ng mga multi-wire feeding system, ay maaaring gumamit ng mga roller na may paulit-ulit na mga uka sa buong lapad. Ang espasyo at pagkakapare-pareho sa pagitan ng bawat channel ay nagiging mahalaga dito, dahil ang hindi pantay na espasyo ay maaaring maging sanhi ng isang strand na tumakbo sa ilalim ng iba't ibang tensyon kaysa sa mga kapitbahay nito.
Lalim, Lapad, at Balanse sa Pagitan ng Hawak at Kalayaan
Ang lalim at lapad ng uka ay nagtutulungan, at ang pagkuha ng tamang balanse ay talagang tungkol sa pagtutugma ng uka sa materyal na dumadaan dito.
- Mababaw na mga uka payagan ang mas madaling paglabas ng sinturon o cable ngunit nag-aalok ng mas kaunting pagtutol sa patagilid na paggalaw.
- Mas malalim na mga uka hawakan nang mas ligtas ang materyal, na nakakatulong sa mga high-speed o vibration-prone na kapaligiran, ngunit maaaring magpapataas ng friction at heat buildup sa paglipas ng panahon.
- Makitid na mga uka umangkop sa mga cable na mas maliit ang diameter o mas manipis na sinturon, na binabawasan ang hindi kinakailangang paglalaro.
- Mas malawak na mga uka tumanggap ng mas makapal na mga materyales ngunit maaaring magbigay ng mas maraming pag-uurong-sulong kung ang pagkakasya ay masyadong maluwag.
Ang isang uka na hindi tumutugma sa belt o diameter ng cable, kahit na sa maliit na margin, ay madalas na lumalabas bilang hindi pantay na mga pattern ng pagsusuot bago pa ito magdulot ng nakikitang problema sa pagpapatakbo. Bahagi iyon kung bakit kailangang kumpirmahin ang laki ng uka sa isang supplier bago pumasok ang isang order, sa halip na pagkatapos lumitaw ang mga isyu sa pag-install.
Pagpares ng Materyal: Paano Gumagana ang Hugis ng Groove Sa Roller Compound
Ang groove geometry ay hindi gumagana nang nakahiwalay. Ang roller material mismo, ito man ay isang nylon compound, polyurethane, rubber-coated, o metal core na may plastic na panlabas na layer, ay nakikipag-ugnayan sa hugis ng groove upang matukoy kung paano gumaganap ang buong assembly sa ilalim ng paulit-ulit na paggalaw.
Ang isang mas malambot na materyal na ipinares sa isang malalim na uka ay maaaring minsan ay bahagyang mag-deform sa ilalim ng matagal na presyon, na bahagyang binabago ang orihinal na profile ng uka sa mga buwan ng paggamit. Ang isang mas matigas na materyal ay nagtataglay ng hugis nito nang mas matagal ngunit maaaring magpadala ng mas maraming panginginig ng boses o ingay, lalo na sa mga uka na may matalim na panloob na mga anggulo. Ang mga tagagawa ay madalas na nag-aayos ng mga gilid ng uka upang maging bahagyang bilugan sa halip na matalim ang sulok na partikular upang mabawasan ang konsentrasyon ng stress sa materyal sa puntong iyon.
Pamamahagi ng Pag-load at ang Mga Nakatagong Stress Point
Ang bawat groove ay lumilikha ng contact zone, at ang zone na iyon ay kung saan inililipat ang load sa pagitan ng roller at anuman ang ginagabayan nito. Ang isang hindi maayos na tugmang uka ay maaaring lumikha ng kung minsan ay tinatawag na pinch point, isang makitid na lugar kung saan ang presyon ay tumutuon sa halip na kumalat.
Sa paglipas ng panahon, nakakatulong ang mga pinch point sa ilang umuulit na isyu:
| Kundisyon ng Groove | Karaniwang Epekto sa Pagganap |
|---|---|
| Masyadong makitid ang uka para sa lapad ng sinturon | Na-localize ang pagbuo ng presyon, mas mabilis na pagsusuot sa ibabaw |
| Masyadong mababaw ang uka para sa diameter ng cable | Nabawasan ang katatagan ng pagsubaybay, nadagdagan ang drift |
| Matalim na panloob na mga anggulo ng uka | Mas mataas na konsentrasyon ng stress, potensyal na pag-crack sa paglipas ng panahon |
| Hindi pare-pareho ang lalim ng uka sa lapad ng roller | Hindi pantay na pamamahagi ng tensyon, posibleng skewing |
| Hindi tugma ang profile ng groove sa cross-section ng belt | Labis na alitan, mataas na init sa panahon ng operasyon |
Wala sa mga isyung ito ang malamang na lumitaw sa magdamag. Unti-unti silang nagtatayo, kaya naman ang pana-panahong inspeksyon ng kondisyon ng uka, hindi lamang ang roller bearing o shaft, ay nananatiling isang kapaki-pakinabang na ugali sa mga checklist ng pagpapanatili.
Pagtutugma ng Groove Design sa Application
Ang iba't ibang mga industriya ay nakasandal sa iba't ibang mga profile ng groove dahil lamang sa iba't ibang mga materyales at kondisyon ng pagpapatakbo. Narito ang isang pangkalahatang kahulugan kung paano ito gumagana:
| Uri ng Application | Karaniwang Groove Preference | Pangangatwiran |
|---|---|---|
| Paghawak ng wire at cable | U-shaped o bilog na uka | Cradles round cross-sections nang walang pinching |
| Packaging at conveyor belt | V-groove o flat na may mga side guide | Self-centering o external alignment na suporta |
| Sliding door at gate system | Mababaw na V-groove | Smooth, low-friction lateral travel |
| Multi-strand wire feeding | Multi-groove, pantay-pantay ang pagitan | Pinapanatiling nakahiwalay at nakahanay ang mga indibidwal na hibla |
| Pagproseso ng tela at hibla | Bilog na uka, mas malambot na materyal na pagpapares | Binabawasan ang abrasion sa ibabaw sa mga maselan na hibla |
Araw-araw na Pagsuot at Kung Paano Ito Pinapabilis o Pinapabagal ng Hugis ng Groove
Ang pagsusuot ng uka ay hindi maiiwasan sa buhay ng isang roller, ngunit ang rate at pattern nito ay madalas na nagpapakita kung ang orihinal na pagpipilian ng uka ay angkop sa aplikasyon.
Ilang senyales na dapat bantayan sa mga nakagawiang pagsusuri:
- Hindi pantay na lalim ng uka sa lapad ng roller, na kadalasang tumutukoy sa hindi pagkakapantay-pantay sa isang lugar sa itaas ng agos
- Makintab o makintab na mga patch sa loob ng uka, na nagmumungkahi ng labis na alitan sa mga partikular na contact point
- Mas mataas ang belt o cable riding sa isang gilid ng groove kaysa sa kabila
- Tumaas na ingay o panginginig ng boses sa panahon ng operasyon kumpara noong bagong pagkakabit ang roller
- Maliit na bitak na nabubuo malapit sa matutulis na panloob na mga uka na sulok, lalo na sa mas matigas na materyales ng roller
Ang paghuli sa mga ito nang maaga ay karaniwang nangangahulugan ng isang simpleng roller swap sa halip na isang mas malaking downstream repair na kinasasangkutan ng mga sinturon, cable, o konektadong makinarya.
Pagtalakay sa Mga Opsyon sa Groove Gamit ang isang Roller Supplier
Dahil ang mga kinakailangan sa groove ay nag-iiba-iba ayon sa aplikasyon, ang pakikipag-usap sa isang supplier ay may posibilidad na maging mas maayos sa mga detalye kaysa sa mga pangkalahatang kahilingan. Karaniwang kasama sa mga kapaki-pakinabang na detalye ang belt o diameter ng cable, inaasahang bilis ng pagpapatakbo, mga kondisyon sa kapaligiran gaya ng hanay ng temperatura o pagkakalantad sa kahalumigmigan, at kung ang roller ay tatakbo nang tuluy-tuloy o sa mga paulit-ulit na cycle.
Ang isang supplier na pamilyar sa isang malawak na hanay ng mga profile ng groove ay kadalasang makakalakad sa mga trade-off para sa isang partikular na setup sa halip na mag-default sa isang solong karaniwang hugis. Ito ay nagpapatunay na kapaki-pakinabang lalo na sa mga custom na build ng kagamitan, kung saan hindi palaging tumutugma ang mga dimensyon ng uka sa labas ng istante sa eksaktong belt o cable na ginagamit.
Ang disenyo ng groove ay maaaring hindi ang pinakamaliwanag na bahagi ng isang industrial guide roller, ngunit tahimik nitong naiimpluwensyahan ang katatagan ng pagsubaybay, rate ng pagkasuot, antas ng friction, at pangkalahatang pagiging maaasahan ng system. Nakikitungo man sa mga V-groove na gumagabay sa isang packaging belt o mga bilugan na channel na nakakabit sa isang wire rope, ang hugis at sukat ng groove na iyon ay higit na gumagana kaysa sa napagtanto ng karamihan ng mga tao hanggang sa may isang bagay na bahagyang lumihis. Ang pagbibigay pansin sa kondisyon ng groove sa panahon ng regular na pagpapanatili, at pagkakaroon ng tapat na pag-uusap tungkol sa mga opsyon ng groove kapag pumipili ng mga bagong roller, ay may posibilidad na makatipid ng mas maraming sakit ng ulo sa linya kaysa sa inaasahan mula sa isang bagay na maliit.
