Ano ang Mahalaga sa Mga Dimensyon ng Awning Roller para sa Tamang Pagkasyahin ng System

Kapag nagpapalit o gumagawa ng awning roller, alam kung Ano ang Mahalaga sa Mga Dimensyon ng Awning Roller para sa Tamang Pagkasyahin ng System? ay isang mahalagang bahagi ng proseso. Ang isang roller ay maaaring magmukhang isang maliit at simpleng bahagi, ngunit ang mga sukat nito ay nakakaapekto sa kung paano ito nakaupo sa loob ng pagpupulong, nakikipag-ugnayan sa gabay, kumukonekta sa baras, at gumagalaw sa panahon ng operasyon. Ang pagpili sa pamamagitan ng hitsura lamang ay maaaring lumikha ng mga problema sa panahon ng pag-install.

Para sa mga maaaring iurong na awning, patio shade system, RV awning, folding structure, at mga katulad na mekanismo, dapat ituring ang roller bilang bahagi ng kumpletong assembly. Ang diameter, lapad, bore, posisyon ng ehe, profile, at magagamit na espasyo sa pag-install ay nagsasabi ng ibang bahagi ng kuwento.

Ang layunin ay hindi upang mangolekta ng bawat posibleng pagsukat. Ito ay upang matukoy ang mga sukat na aktwal na nakakaapekto sa fit at paggalaw.

Bakit Kailangang Isaalang-alang ang Mga Dimensyon ng Roller

Ang isang roller ay hindi gumagana sa sarili nitong. Karaniwan itong gumagana sa isang baras, bracket, bearing o bushing, gabay, track, frame, o isa pang gumagalaw na bahagi.

Ang pagbabago ng isang dimensyon ay maaaring makaapekto sa isa pang bahagi ng pagpupulong.

Halimbawa, maaaring baguhin ng ibang diameter ng gulong ang posisyon ng gumagalaw na istraktura na may kaugnayan sa gabay. Ang isang mas malawak na gulong ay maaaring makagambala sa isang kalapit na bracket. Ang ibang butas ay maaaring pumigil sa umiiral na baras na magkasya nang tama. Kahit na ang panlabas na hugis ay mukhang magkatulad, ang pangkalahatang pag-install ay maaaring iba.

Ito ang dahilan kung bakit hindi dapat pumili ng kapalit mula sa isang sukat lamang.

Ang isang kapaki-pakinabang na paraan upang isipin ang proseso ay:

Laki ng roller → mounting position → contact sa guide → movement of assembly

Kung hindi tumugma ang isang bahagi ng chain na ito, maaaring hindi gumanap ang roller ayon sa nilalayon.

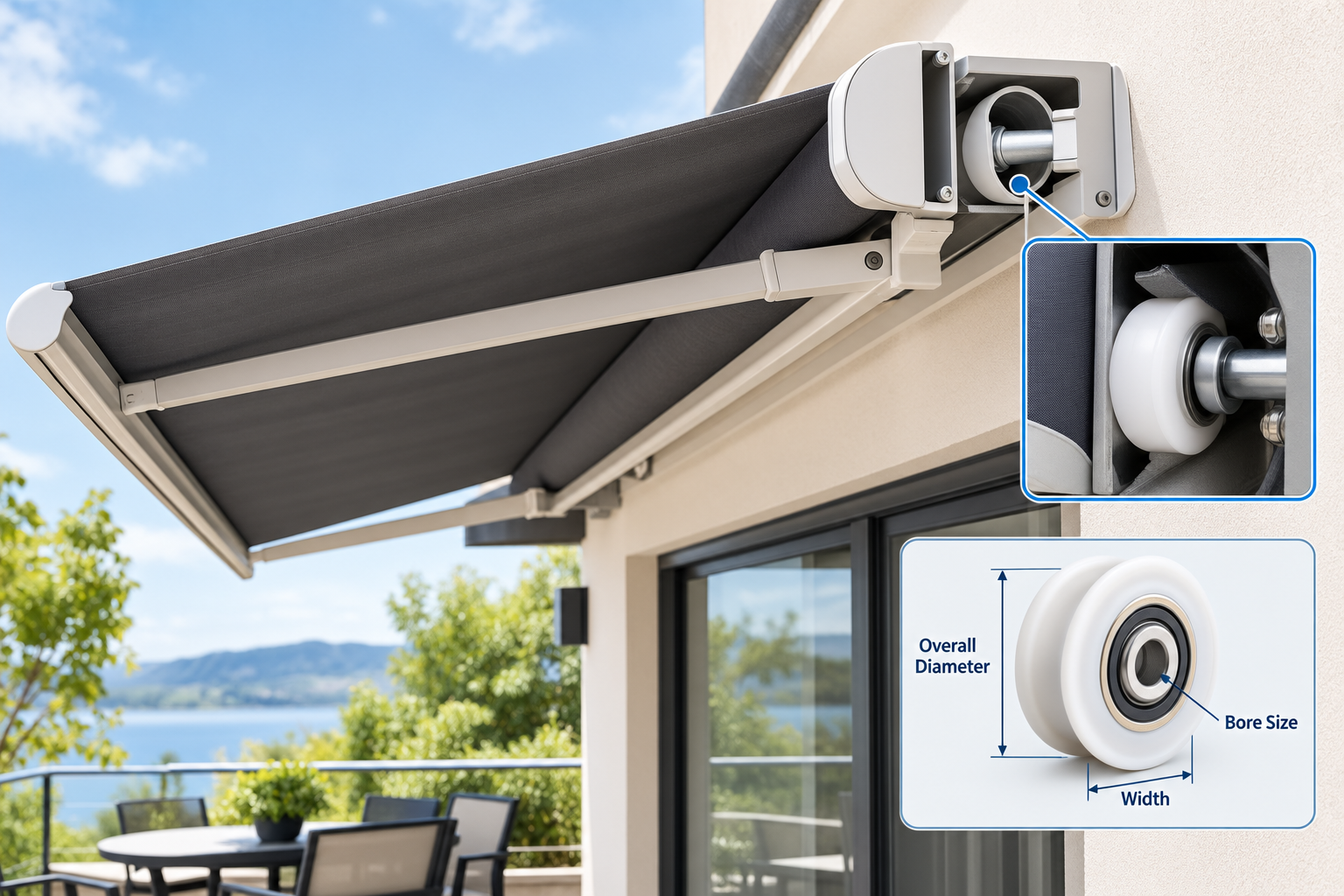

Aling Mga Dimensyon ng Awning Roller ang Dapat Mong Suriin?

Maraming mga dimensyon ang nagkakahalaga ng pag-record kapag kinikilala ang isang umiiral na roller o naghahanda ng isang bagong disenyo.

Hindi lahat ng proyekto ay nangangailangan ng lahat ng mga sukat na ito. Ang mga nauugnay na punto ay nakasalalay sa kung paano ginagamit ang roller.

Ang Labas na Diameter ay Nakakaapekto sa Posisyon ng Pagtakbo

Ang panlabas na diameter ay madalas na isa sa mga unang sukat na sinusukat ng mga tao, ngunit ang kahalagahan nito ay higit pa sa paglalarawan lamang ng laki ng gulong.

Matutukoy nito kung saan nakaupo ang roller na may kaugnayan sa track o gabay. Kung ang kapalit ay may kapansin-pansing naiibang diameter, ang gumagalaw na seksyon ay maaaring umupo nang mas mataas o mas mababa kaysa sa nilalayon.

Ang pagbabagong iyon ay maaaring makaimpluwensya sa clearance sa pagitan ng mga kalapit na bahagi. Maaari rin nitong baguhin ang posisyon ng isang frame, karwahe, o sumusuportang bahagi.

Para sa kadahilanang ito, dapat isaalang-alang ang diameter kasama ng nakapalibot na istraktura sa halip na ituring bilang isang nakahiwalay na numero.

Tinutukoy ng Lapad ang Higit pa sa Lugar ng Pakikipag-ugnayan

Ang lapad ng gulong ay isa pang kapaki-pakinabang na sukat.

Ang isang roller ay nangangailangan ng sapat na silid upang umupo nang tama sa ibabaw nito, ngunit nangangailangan din ito ng sapat na clearance sa gilid. Kung masyadong malapad ang gulong para sa available na espasyo, maaari itong kuskusin sa bracket o guide wall. Kung ito ay mas makitid kaysa sa orihinal na disenyo, ang posisyon ng contact nito ay maaaring magbago.

Ang tamang lapad samakatuwid ay depende sa pisikal na espasyo sa paligid ng gulong.

Kapag sinusukat ang isang kasalukuyang bahagi, suriin ang parehong gulong mismo at ang agwat sa pagitan ng gulong at mga kalapit na bahagi.

Paano Nakakaapekto ang Bore sa Compatibility?

Ang bore ay ang pagbubukas sa gitna ng roller. Direkta itong nauugnay sa shaft, axle, pin, o bearing arrangement na ginagamit ng assembly.

Ang isang kapalit na gulong ay maaaring magkatugma sa labas ng diameter at hindi pa rin magkasya dahil ang gitnang koneksyon ay iba.

Samakatuwid, ang butas ay dapat suriin kasama ng:

• Uri ng baras o ehe
• Pag-aayos ng tindig
• Konstruksyon ng hub
• Pamamaraan ng pagpapanatili
• Magagamit na side clearance
• Posisyon ng gulong sa loob ng bracket

Sa ilang mga disenyo, ang gulong ay umiikot sa paligid ng isang baras. Sa iba, ang isang tindig ay isinama sa gulong. Ang parehong mga dimensyon sa labas ay maaaring ilarawan ang mga bahagi na may iba't ibang mga panloob na istruktura.

Ito ay isang dahilan kung bakit maaaring maging kapaki-pakinabang ang isang larawan ng naka-install na roller kapag humihiling ng kapalit.

Mahalaga ba ang Profile ng Gulong Kasinlaki ng Laki?

Sa maraming aplikasyon, oo.

Ang roller ay hindi lamang isang bilog na bagay. Maaaring flat, grooved, curved, flanged, o hugis ang running surface nito para sa isang partikular na gabay.

Tinutukoy ng profile kung saan nakikipag-ugnayan ang gulong.

Isaalang-alang ang isang simpleng halimbawa. Ang isang roller na idinisenyo upang tumakbo sa isang patag na ibabaw ay may iba't ibang ugnayan sa pakikipag-ugnayan mula sa isang inilaan upang umupo sa loob ng isang uka. Ang dalawang gulong ay maaaring may magkatulad na diameter sa labas ngunit kabilang pa rin sa magkaibang mekanikal na kaayusan.

Itugma Ang Tumatakbong Ibabaw, Hindi Lamang Ang Gulong

Kapag sinusuri ang isang umiiral na awning roller, siyasatin ang lugar kung saan aktwal na gumagana ang gulong.

Hanapin ang:

• Mga flat contact surface
• Mga grooves o channel
• Nakataas na mga gilid ng gabay
• Mga flang sa gilid
• Kurbadong tumatakbo na mga seksyon
• Nakapaloob na mga puwang ng gabay
• Mga palatandaan ng hindi pantay na pakikipag-ugnay

Ang kondisyon ng track ay maaari ding magbigay ng kapaki-pakinabang na impormasyon. Ang mga marka ng pagsusuot ay maaaring magpakita kung saan ang roller ay karaniwang nakikipag-ugnay sa nakapalibot na istraktura.

Maaari itong maging partikular na kapaki-pakinabang kapag ang orihinal na bahagi ay pagod at ang profile nito ay hindi na madaling makilala.

Ano ang Tungkol sa Pangkalahatang Puwang sa Pag-install?

Ang isang roller ay maaaring magkaroon ng tamang mga pangunahing sukat at hindi pa rin angkop kung walang sapat na lugar sa paligid nito.

Ito ay isang madaling detalye na hindi mapapansin sa panahon ng pagpapalit ng trabaho.

Sukatin ang espasyo sa paligid ng bahagi, hindi lamang ang bahagi mismo. Suriin ang distansya sa pagitan ng gulong at bracket, mga kalapit na miyembro ng frame, mga ibabaw ng gabay, mga fastener, at iba pang mga gumagalaw na bahagi.

Ang isang kapaki-pakinabang na inspeksyon ay dapat sumagot sa ilang praktikal na tanong:

1. Maaari bang pumasok ang roller sa mounting position?
2. Maaari ba itong paikutin nang hindi hinahawakan ang mga kalapit na bahagi?
3. Ang gulong ba ay nananatiling nakahanay sa gabay?
4. Mayroon bang sapat na puwang para sa baras o tindig?
5. Maaari bang mai-install ang retaining hardware?
6. Gumagalaw pa ba ang assembly sa buong operating path nito?

Ginagawa ng mga tanong na ito ang isang simpleng dimensional na pagsusuri sa isang tamang pagtatasa ng akma.

Bakit Maaaring Baguhin ng Posisyon ng Axle ang Buong Asembleya

Ang gitna ng isang roller ay hindi palaging nakaposisyon sa parehong paraan na may kaugnayan sa mounting structure nito.

Ang isang maliit na pagbabago sa lokasyon ng axle ay maaaring makaapekto sa taas, anggulo, o posisyon ng nakapalibot na bahagi. Mahalaga ito kapag ang roller ay bahagi ng isang karwahe, braso, bracket, o guided movement system.

Halimbawa, kung iba ang pagkakaupo ng wheel center sa orihinal na disenyo, maaaring makipag-ugnayan ang roller sa gabay sa ibang punto. Na maaaring magbago kung paano inililipat ang load sa pamamagitan ng pagpupulong.

Samakatuwid, kapag pinapalitan ang isang hindi karaniwang roller, sukatin ang ugnayan sa pagitan ng wheel center at ng mounting structure sa halip na i-record lamang ang diameter ng gulong.

Ang Simpleng Order ng Pagsukat ay Makakatipid ng Oras

Hindi na kailangang sukatin ang lahat nang random.

Ang isang praktikal na pagkakasunud-sunod ay mas madaling sundin:

Hakbang 1: Kunin ang Kumpletong Asembleya

Kumuha ng mas malawak na litrato bago alisin ang roller. Ipinapakita nito kung paano nakaposisyon ang bahagi.

Hakbang 2: Alisin At Siyasatin Ang Roller

Kapag naalis na, suriin ang gulong, hub, bore, profile, at mounting area.

Hakbang 3: Itala ang Mga Pangunahing Dimensyon

Magsimula sa panlabas na diameter, lapad, bore, at pangkalahatang taas.

Hakbang 4: Suriin Ang Profile

Tingnang mabuti ang tumatakbong ibabaw at anumang uka, flange, o hubog na seksyon.

Hakbang 5: Sukatin Ang Pag-mount na Relasyon

Itala kung paano nakaupo ang gulong kaugnay ng baras, bracket, gabay, at mga kalapit na bahagi.

Hakbang 6: Ihambing Ang Roller Sa Gabay

Ang gabay ay maaaring magbunyag ng impormasyon na ang gulong mismo ay hindi maaaring. Kunan ang dalawa nang magkasama kung maaari.

Lumilikha ang prosesong ito ng mas malinaw na sanggunian para sa isang supplier, maintenance team, o taga-disenyo ng produkto.

Ano ang Mangyayari Kapag Ang Isang Dimensyon ay Bahagyang Naiiba?

Hindi lahat ng dimensional na pagkakaiba ay awtomatikong nangangahulugan na ang isang roller ay hindi maaaring gumana. Ang epekto ay depende sa kung saan nangyayari ang pagkakaiba at kung paano idinisenyo ang system.

Ang isang pagbabago sa isang hindi kritikal na panlabas na ibabaw ay maaaring magkaroon ng maliit na praktikal na epekto. Ang pagbabago sa bore, running profile, o mounting position ay maaaring maging mas makabuluhan.

Iyon ang dahilan kung bakit dapat isaalang-alang ang dimensional tolerance kaugnay ng paggana.

Para sa kapalit na sourcing, kapaki-pakinabang na paghiwalayin ang mga sukat sa tatlong grupo:

Ang diskarte na ito ay ginagawang mas madaling maunawaan ang inspeksyon at nakakatulong na maiwasan ang mga hindi kinakailangang sukat.

Kailan Dapat Isaalang-alang ang Isang Pasadyang Roller?

Ang mga karaniwang bahagi ay maaaring gumana nang maayos kapag ang orihinal na disenyo ay sumusunod na sa isang itinatag na pagsasaayos ng roller.

Ang isang custom na roller ay maaaring isaalang-alang kapag ang umiiral na bahagi ay may hindi pangkaraniwang profile, hindi karaniwang bore, espesyal na istraktura ng pag-mount, limitadong espasyo sa pag-install, o isang disenyo na mahirap itugma sa isang magagamit na kapalit.

Ang pagpapasadya ay maaari ding magkaroon ng kahulugan sa panahon ng pag-develop ng OEM kapag ang roller ay kailangang idisenyo sa paligid ng isang partikular na frame o gabay.

Para sa mga proyektong ito, ang mga sukat ay dapat isaalang-alang bilang bahagi ng kumpletong mekanikal na pagguhit sa halip na bilang isang standalone na detalye ng produkto.

Maaaring kailanganin ng isang supplier ang impormasyon tungkol sa gabay, baras, mounting bracket, operating environment, at nilalayong paggalaw bago kumpirmahin ang angkop na disenyo.

Para sa customized na pulley at roller production, maaaring suriin ng mga manufacturer gaya ng HUNE ang istraktura at bumuo ng isang bahagi sa paligid ng kinakailangang mga kondisyon sa pag-mount at paggalaw. Kasama sa hanay ng produkto ng HUNE ang iba't ibang mga profile ng pulley at naka-customize na mga solusyon sa pulley, na maaaring may kaugnayan kapag ang isang karaniwang bahagi ay hindi tumutugma sa kasalukuyang mekanikal na kaayusan.

Paano Maghahanda ang Mga Mamimili ng Mas Mabuting Impormasyon sa Roller?

Ang isang malinaw na kahilingan ay maaaring gawing mas madali ang teknikal na komunikasyon.

Sa halip na magpadala lamang ng isang sukat, maghanda ng maliit na pakete ng impormasyon na naglalaman ng:

• Mga larawan ng orihinal na roller
• Mga larawan ng kumpletong pag-install
• Pangunahing sukat na sukat
• Mga detalye ng profile ng gulong
• Impormasyon sa baras o ehe
• Gabay o subaybayan ang mga litrato
• Paraan ng pag-mount
• Uri ng aplikasyon
• Kinakailangan ng kapalit o bagong pag-unlad
• Inaasahang dami ng pagbili

Ang pagguhit ay kapaki-pakinabang kapag magagamit, ngunit hindi ito palaging kinakailangan sa simula. Ang isang pisikal na sample at malinaw na mga larawan ay makakatulong din sa isang tagagawa na maunawaan ang bahagi.

Isang Praktikal na Checklist Bago Mag-order

Bago kumpirmahin ang pagpapalit ng awning roller, suriin ang mga sumusunod na punto:

gulong

• Panlabas na diameter
• Lapad
• Profile
• Bore
• Istruktura ng hub

Pag-mount

• Shaft o ehe
• Posisyon ng bracket
• Pamamaraan ng pagpapanatili
• Magagamit na espasyo sa pag-install

Mga Kundisyon sa Pagtakbo

• Gabay sa hugis
• Posisyon ng contact
• Clearance
• Direksyon ng paggalaw
• Posibleng mga hubog na seksyon

Aplikasyon

• Uri ng awning
• Pagkalantad sa labas
• Dalas ng paggalaw
• Pagpapalit o bagong disenyo

Ang checklist na ito ay hindi nangangailangan ng mga kumplikadong kalkulasyon ng engineering. Ang layunin nito ay upang matiyak na ang pisikal na relasyon sa pagitan ng roller at ang natitirang bahagi ng system ay nauunawaan bago ang isang order.

Mga Pangunahing Takeaway

• Panlabas na diameter affects the roller's running position within the assembly.
• gulong width needs to be considered together with contact area and side clearance.
• Ang mga sukat ng bore ay dapat tumugma sa shaft, axle, pin, o bearing arrangement.
• Ang tumatakbong profile ay kailangang tumugma sa gabay o contact surface.
• Ang posisyon ng axle ay maaaring makaapekto sa taas, anggulo, at paggalaw ng mga nakapaligid na bahagi.
• Magagamit na espasyo sa pag-install should be checked before confirming a replacement.
• Ang mga larawan ng roller, mounting structure, at guide ay maaaring magbigay ng kapaki-pakinabang na impormasyon kasama ng mga sukat.
• Ang mga custom na roller ay maaaring isaalang-alang kapag ang hindi pangkaraniwang mga profile, mga mounting structure, o mga paghihigpit sa espasyo ay nagpapahirap sa mga karaniwang bahagi na itugma.

Ang Tamang Dimensyon Ay Ang Sumusuporta sa Buong Sistema

Ang pagpapalaki ng awning roller ay hindi lamang isang bagay ng paghahanap ng gulong na may parehong diameter sa labas. Ang wastong akma ay depende sa kung paano gumagana ang ilang dimensyon nang magkasama.

Ang diameter ay nakakaapekto sa posisyon ng pagtakbo. Ang lapad ay nakakaapekto sa contact at clearance. Tinutukoy ng bore ang koneksyon ng baras. Kinokontrol ng profile ang pakikipag-ugnayan sa gabay. Tinutukoy ng mga sukat ng pag-mount kung ang roller ay maaaring umupo nang tama sa loob ng pagpupulong.

Mahalaga rin ang nakapalibot na espasyo.

Para sa kadahilanang iyon, ang pinaka-kapaki-pakinabang na diskarte ay suriin muna ang kumpletong mekanismo, pagkatapos ay tukuyin ang mga sukat na kumokontrol sa pag-install at paggalaw. Ang ilang mahusay na napiling mga sukat, na sinusuportahan ng mga larawan at impormasyon ng aplikasyon, ay maaaring magbigay ng mas malinaw na batayan para sa kapalit na sourcing o custom na pag-develop.

Kapag ang roller ay itinuring bilang bahagi ng awning system sa halip na bilang isang nakahiwalay na gulong, ang mga dimensional na pagsusuri ay nagiging mas madaling maunawaan. Doon din makakatulong ang maingat na pagpili ng bahagi na mabawasan ang maiiwasang mga isyu sa pag-aayos sa panahon ng pagpupulong at pagpapanatili.
