Ang isang natitiklop na panlabas na cart ay maaaring magmukhang simple kapag tiningnan bilang isang tapos na produkto. Gayunpaman, sa ilalim ng simpleng hitsura na iyon, maraming gumagalaw na bahagi ang kailangang magtulungan. Ang frame ay nagbubukas at nagsasara, ang ilang mga seksyon ay gumagalaw nang may kaugnayan sa isa't isa, at ang ilang mga bahagi ay kailangang paikutin habang nananatiling maayos na nakaposisyon.
Ang mga roller ay maaaring maglaro ng isang mahalagang papel sa mga mekanismong ito. Depende sa disenyo, maaari nilang suportahan ang paggalaw, gabayan ang isang gumagalaw na seksyon, o magtrabaho kasama ang isang bearing at baras bilang bahagi ng isang compact rotating assembly.
Ginagawa nitong mekanikal na pagsasaalang-alang ang disenyo ng roller sa halip na isang katanungan lamang ng pagpili ng gulong. Ang nakapalibot na frame, bearing arrangement, mounting method, contact surface, at folding path ay lahat ay may direktang kaugnayan sa kung paano gumagana ang roller.
Para sa mga tagagawa na gumagawa ng natitiklop na kagamitan sa labas, ang pag-unawa sa kaugnayang ito ay maaaring gawing mas madali ang pagbuo ng bahagi at makatulong na maiwasan ang mga problema sa panahon ng pagpupulong at pagsubok.
Saan Ginagamit ang mga Roller sa Folding Mechanism?
Ang eksaktong posisyon ng isang roller ay depende sa istraktura ng produkto.
Sa isang natitiklop na panlabas na cart, ang isang roller ay maaaring isama sa isang gumagalaw na punto ng suporta, istraktura ng gabay, o umiikot na pagpupulong. Maaari itong ikonekta sa isang baras at tindig, na naka-install sa loob ng isang bracket, o nakaposisyon laban sa isa pang bahagi na nangangailangan ng kontroladong paggalaw.
Ang isang pangunahing roller assembly ay maaaring may kasamang:
- Katawan ng roller
- tindig
- baras o ehe
- Mounting bracket
- Gumagalaw na frame
- Kontakin o gabay na ibabaw
Ang bawat bahagi ay may sariling pag-andar, ngunit ang mga bahagi ay kailangang magtulungan.
Halimbawa, tinutukoy ng roller body kung paano ito nakikipag-ugnayan sa ibabaw ng isinangkot. Sinusuportahan ng tindig ang pag-ikot. Ang baras ay nagpapanatili sa umiikot na bahagi sa posisyon, habang ang bracket ay nagkokonekta sa pagpupulong sa mas malaking mekanismo.
Ang pagbabago ng isang bahagi ay maaaring makaapekto sa iba.
Iyon ang dahilan kung bakit ang isang roller ay hindi dapat suriin lamang sa pamamagitan ng pagtingin sa panlabas na hugis nito.
Ano ang Ginagawa ng Roller sa Loob ng Mekanismo?
Walang solong papel para sa bawat roller.
Ang pag-andar nito ay nakasalalay sa kung saan ito naka-install at kung anong uri ng paggalaw ang kinakailangan ng mekanismo.
Pagsuporta sa Kilusan
Ang isang roller ay maaaring magbigay ng rolling contact sa pagitan ng dalawang bahagi na kailangang lumipat sa isa't isa.
Kung ikukumpara sa direktang sliding contact, maaaring baguhin ng rolling contact ang paraan ng paghawak ng resistance sa loob ng assembly. Maaari itong maging kapaki-pakinabang kapag ang isang paggalaw ay paulit-ulit na regular.
Paggabay sa Seksyon ng Paglipat
Ang isang roller ay maaari ring makatulong na panatilihin ang isang gumagalaw na bahagi sa loob ng nilalayon nitong landas.
Ang ganitong uri ng pag-aayos ay matatagpuan kung saan ang isang seksyon ng frame, bahagi ng suporta, o iba pang elemento ng istruktura ay kailangang gumalaw habang nananatiling nakahanay sa ibabaw ng gabay.
Pagpapanatili ng Kontroladong Pakikipag-ugnayan
Sa ilang mga mekanismo, pinapanatili ng roller ang dalawang bahagi sa kontroladong kontak habang nagbabago ang posisyon ng istraktura.
Ang hugis ng roller at ang mounting position nito ay nagiging mahalaga. Kung ang alinman ay hindi angkop, ang contact ay maaaring maging hindi pantay sa panahon ng paggalaw.
Nagtatrabaho bilang Bahagi ng Umiikot na Asembleya
Kapag pinagsama sa isang tindig at baras, ang isang roller ay nagiging bahagi ng isang kumpletong umiikot na pagpupulong.
Ang panlabas na roller ay nakikita, ngunit ang panloob na pagkakaayos ng tindig ay pantay na mahalaga sa kung paano gumaganap ang bahagi.
Bakit Mahalaga ang tindig?
Ang isang roller at tindig ay madalas na malapit na konektado.
Ang roller ay nagbibigay ng panlabas na umiikot na istraktura, habang ang tindig ay nagbibigay-daan sa kinokontrol na pag-ikot sa paligid ng baras o ehe. Ang akma sa pagitan ng mga bahaging ito ay kailangang tumugma sa magagamit na espasyo sa pag-install at sa paggalaw ng mekanismo.
Maaaring kailangang suriin ang ilang salik:
- tindig position
- Pag-aayos ng baras
- Magagamit na espasyo
- Istraktura ng roller
- Paraan ng pag-mount
- Inaasahang paggalaw
- Kapaligiran sa pagpapatakbo
Ito ay partikular na mahalaga sa mga compact na mekanismo ng natitiklop.
Maaaring may napakaliit na puwang sa paligid ng roller assembly, kaya ang tindig ay hindi basta-basta mapipili matapos ang lahat ng iba pa ay nadisenyo na.
Ang isang mas praktikal na diskarte ay upang isaalang-alang ang roller at tindig magkasama sa panahon ng maagang yugto ng pag-unlad.
Paano Nakakaapekto ang Roller Profile sa Paggalaw?
Tinutukoy ng panlabas na hugis ng roller kung paano ito nakikipag-ugnayan sa ibabaw sa paligid nito.
Ang isang roller na may medyo flat contact area ay kumikilos nang iba mula sa isang dinisenyo na may uka, gilid, o iba pang hugis na profile.
Maaaring maimpluwensyahan ng profile ang:
- Posisyon ng contact
- Patnubay
- Katatagan
- Direksyon ng paggalaw
- Pakikipag-ugnayan sa ibabaw
- Available na clearance
Para sa mekanismo ng natitiklop, ang tamang profile ay nakasalalay sa kung ano talaga ang ginagawa ng roller.
Kung ito ay sumusuporta sa isang gumagalaw na seksyon, ang contact surface nito ay kailangang tumugma sa paggalaw na iyon. Kung sumusunod ito sa isang gabay, maaaring kailanganin ng profile na gumana sa istraktura ng gabay.
Ito ang dahilan kung bakit ang simpleng pagpapalit ng isang roller sa isa pang mukhang katulad ay maaaring minsan ay lumikha ng mga hindi inaasahang problema.
Ano ang Mangyayari sa Roller Kapag Natitiklop ang Frame?
Ang pagkilos ng natitiklop ay isang mahalagang bahagi ng disenyo.
Kapag ang cart ay bukas, ang roller ay maaaring magkaroon ng maraming espasyo sa paligid nito. Habang nagsisimulang matiklop ang frame, nagbabago ang posisyon ng roller sa mga kalapit na bahagi.
Maaari itong lumapit sa:
- Mga tubo ng frame
- Mga bisagra
- Mga bracket
- Mga baras
- Suporta sa mga armas
- Iba pang mga gumagalaw na bahagi
Samakatuwid, ang roller ay nangangailangan ng sapat na clearance sa buong kumpletong paggalaw.
Ang pagsuri lamang sa bukas na posisyon ay hindi sapat.
Ang isang bahagi na akma nang tama sa panahon ng normal na operasyon ay maaaring mahawakan ang isa pang bahagi kapag ang frame ay bahagyang nakatiklop. Sa ilang mga kaso, kahit na isang maliit na halaga ng pagkagambala ay maaaring makaapekto sa pagkilos ng pagtitiklop.
Para sa kadahilanang ito, ang roller ay dapat suriin habang ang mekanismo ay gumagalaw sa buong operating path nito.
Mahalaga ba ang panlabas na kapaligiran?
Oo, lalo na kapag ang roller ay nakalantad sa nakapalibot na kapaligiran.
Ang mga kagamitan sa labas ay maaaring makatagpo ng alikabok, dumi, kahalumigmigan, damo, maluwag na particle, at nagbabagong kondisyon ng panahon. Ang aktwal na antas ng pagkakalantad ay depende sa kung paano at saan ginagamit ang cart.
Ang roller assembly samakatuwid ay maaaring kailangang isaalang-alang kaugnay sa:
- Halumigmig
- Alikabok at dumi
- Kontaminasyon sa ibabaw
- Paglilinis
- Mga kondisyon ng imbakan
- Dalas ng paggalaw
Ang isang roller na ginagamit sa isang medyo malinis na kapaligiran ay maaaring may iba't ibang mga kinakailangan mula sa isang nakalantad sa mga landas ng hardin o iba pang panlabas na ibabaw sa isang regular na batayan.
Ang parehong naaangkop sa pag-aayos ng tindig.
Kapag ang roller at tindig ay itinuturing bilang isang kumpletong pagpupulong, ang mga kondisyon sa kapaligiran ay maaaring isaalang-alang nang mas maaga sa proseso ng disenyo.
Paano Nakakaapekto ang Paraan ng Pag-mount sa Roller?
Ang isang roller ay nangangailangan ng isang matatag na koneksyon sa nakapalibot na istraktura.
Tinutukoy ng paraan ng pag-mount kung saan nakaupo ang roller, kung paano ito umiikot, at kung paano inililipat ang mga puwersa sa frame.
Maaaring limitahan ng makitid na bracket ang magagamit na espasyo. Ang isang partikular na posisyon ng baras ay maaaring mangailangan ng isang tiyak na pagkakaayos ng tindig. Maaaring limitahan din ng folding joint kung paano mai-install ang roller.
Nangangahulugan ito na dapat suriin ng mga tagagawa ang istraktura ng pag-mount bago magpasya sa isang karaniwang bahagi.
Maaaring kabilang sa kapaki-pakinabang na impormasyon ang:
- Lokasyon ng pag-mount
- Istraktura ng bracket
- Posisyon ng baras
- Available na clearance
- Makipag-ugnayan sa ibabaw
- Direksyon ng paggalaw
- Natitiklop na landas
Ang mga detalyeng ito ay maaaring makatulong na matukoy kung ang isang umiiral na roller ay magkasya sa mekanismo o kung ang isang binagong disenyo ay dapat isaalang-alang.
Bakit Dapat Magkasama ang Roller at Frame?
Nakatutukso na pumili muna ng roller at pagkatapos ay gawin ang nakapalibot na istraktura.
Ang diskarte na iyon ay maaaring maging mahirap kapag ang mekanismo ay compact.
Maaaring baguhin ng pagbabago sa frame ang magagamit na espasyo ng roller. Ang paglipat ng bracket ay maaaring makaapekto sa posisyon ng baras. Ang pagpapalit ng folding angle ay maaaring maglalapit sa roller sa isa pang bahagi.
Gumagana ang relasyon sa magkabilang direksyon.
Ang isang roller ay maaaring makaimpluwensya sa disenyo ng frame, habang ang frame ay maaaring maglagay ng mga limitasyon sa roller.
Para sa pagpapaunlad ng OEM, kadalasan ay mas praktikal na isaalang-alang ang mga bahaging ito nang magkasama mula sa simula.
Ito ay lalong kapaki-pakinabang kapag ang produkto ay may hindi pangkaraniwang natitiklop na istraktura o limitadong espasyo sa pag-install.
Kailan Dapat Isinasaalang-alang ang Custom Roller?
Ang isang karaniwang roller ay maaaring maging angkop kapag ang profile, bearing arrangement, at mounting structure ay tumugma na sa application.
Ngunit ang ilang mga mekanismo ay hindi nag-aalok ng kakayahang umangkop na iyon.
Maaaring isaalang-alang ang isang naka-customize na roller kapag kailangan ng gumawa sa paligid:
- Limitadong espasyo sa pag-install
- Isang hindi pangkaraniwang mounting structure
- Isang tiyak na pag-aayos ng baras
- Isang partikular na profile ng contact
- Umiiral na mga kinakailangan sa tindig
- Folding clearance
- Isang hindi karaniwang istraktura ng gabay
Ang pagpapasadya ay hindi palaging nangangahulugan ng muling pagdidisenyo ng buong bahagi.
Depende sa aplikasyon, maaaring tumuon ang development sa roller body, mounting section, bearing arrangement, o ibang bahagi ng assembly.
Ang mahalagang punto ay ang bahagi ay binuo sa paligid ng aktwal na mekanikal na kinakailangan.
Anong Impormasyon ang Dapat Ibigay para sa Custom na Pag-unlad?
Ang isang malinaw na paglalarawan ng application ay maaaring gawing mas madali ang komunikasyon.
Ang mga tagagawa ay maaaring magbigay ng:
Mga Guhit ng Produkto
Tumutulong ang mga guhit na ipakita ang magagamit na lugar ng pag-install at ugnayan sa pagitan ng roller at mga nakapaligid na bahagi.
Mga Umiiral na Sample
Kung ang isang roller ay ginagamit na, ang pagpapadala ng isang sample ay maaaring gawing mas madaling maunawaan ang istraktura at paraan ng pag-install nito.
Mga larawan
Mga larawan of the complete mechanism can show details that may not be obvious from a basic drawing.
Impormasyon sa Paggalaw
Dapat na maunawaan ng supplier kung paano gumagalaw ang roller sa panahon ng normal na operasyon at pagtitiklop.
Mga Kinakailangan sa Bearing
Kung mayroon nang partikular na kaayusan ng tindig, dapat itong isama sa talakayan.
Mga Kondisyon sa Kapaligiran
Ang impormasyon tungkol sa pagkakalantad sa labas, alikabok, kahalumigmigan, at pangkalahatang kondisyon sa pagtatrabaho ay maaari ding makatulong sa paggabay sa disenyo ng bahagi.
Kung mas kumpleto ang impormasyon, mas kaunting hula ang kinakailangan sa panahon ng pag-unlad.
Bakit Mahalaga ang Sample Testing?
Ang isang roller ay maaaring magmukhang angkop sa isang guhit ngunit iba ang pagkilos kapag na-install.
Ang aktwal na pagpupulong ay nagpapakilala ng mga salik na mahirap hatulan mula sa bahagi lamang.
Ang roller ay nakikipag-ugnayan sa:
- tindig
- Shaft
- Bracket
- Frame
- Gabay sa ibabaw
- Iba pang mga gumagalaw na bahagi
Ang mekanismo ng natitiklop ay nagdaragdag ng isa pang variable dahil nagbabago ang relatibong posisyon ng mga bahaging ito sa panahon ng operasyon.
Makakatulong ang sample na pagsubok na matukoy ang mga isyu gaya ng:
- Hindi sapat na clearance
- Hindi inaasahang contact
- Mahina ang pagkakahanay
- Hindi pantay na paggalaw
- Labis na pagtutol
- Hindi tugmang pag-mount
Ang pagsubok sa aktwal na pagpupulong ay nagbibigay sa mga tagagawa ng pagkakataon na gumawa ng mga pagsasaayos bago lumipat sa mas malaking produksyon.
Ano ang Dapat Suriin sa Pagsusuri?
Ang pagsubok ay dapat na higit pa sa pagsuri kung ang roller ay umiikot.
Ang isang praktikal na pagsusuri ay maaaring magsama ng ilang yugto.
Suriin ang Normal na Posisyon
Siguraduhin na ang roller ay maayos na nakaupo at nakahanay kapag ang cart ay nakabukas.
Suriin ang Folding Movement
Ilipat ang frame sa kumpletong folding path nito at panoorin ang interference.
Suriin ang Mounting Area
Maghanap ng paggalaw sa pagitan ng roller, shaft, bearing, at bracket.
Suriin ang Iba't ibang Ibabaw
Kung ang produkto ay inilaan para sa panlabas na paggamit, ang pagsubok sa mga kinatawan na ibabaw ay maaaring magbigay ng mas kapaki-pakinabang na impormasyon kaysa sa pagsubok lamang sa isang makinis na sahig ng pagawaan.
Suriin ang Paulit-ulit na Paggalaw
Ang paulit-ulit na pagbubukas, pagsasara, at paggalaw ay maaaring magbunyag ng mga isyu na maaaring hindi lumitaw sa panahon ng maikling paunang pagsubok.
Ang layunin ng pagsubok ay hindi lamang upang kumpirmahin na gumagana ang roller. Ito ay upang kumpirmahin na ang kumpletong pagpupulong ay gumagana ayon sa nilalayon.
Maaari bang ipasadya ang isang roller sa paligid ng isang umiiral na bearing?
Sa ilang mga aplikasyon, ang kasalukuyang pagkakaayos ng tindig ay maaaring matukoy na ng disenyo ng produkto.
Na maaaring maglagay ng mga partikular na kinakailangan sa roller body.
Sa halip na baguhin ang buong pagpupulong, ang roller ay maaaring mabuo sa paligid ng umiiral na bearing at mounting structure, depende sa mga mekanikal na kinakailangan.
Ang ganitong uri ng diskarte ay maaaring maging kapaki-pakinabang kapag ang isang tagagawa ay mayroon nang itinatag na frame o shaft na disenyo ngunit nangangailangan ng roller na may ibang panlabas na profile o pagkakaayos ng pag-install.
Ang pagiging posible ay nakasalalay sa aktwal na istraktura, kaya ang mga guhit o sample ay kapaki-pakinabang sa paunang talakayan.
Ano ang Naiiba sa Non-Standard Roller Development?
Ang isang karaniwang bahagi ay karaniwang idinisenyo sa paligid ng mga karaniwang application.
Ang isang hindi karaniwang bahagi ay nagsisimula mula sa mga kinakailangan ng isang partikular na mekanismo.
Maaaring may kasamang mas maraming komunikasyon sa panahon ng pag-unlad dahil kailangang maunawaan ng tagagawa:
- Paano naka-install ang bahagi
- Kung ano ang kinokontak nito
- Paano ito gumagalaw
- Anong espasyo ang magagamit
- Anong bearing arrangement ang kailangan
- Anong mga kondisyon sa kapaligiran ang nasasangkot
Maaaring kasama sa proseso ng pagbuo ang pagsusuri sa pagguhit, paggawa ng sample, pagsubok, at mga pagsasaayos bago makumpirma ang huling bahagi.
Para sa mga manufacturer na may hindi pangkaraniwang folding structure, makakapagbigay ito ng higit na kakayahang umangkop kaysa sa pagsubok na iakma ang buong produkto sa paligid ng isang kasalukuyang bahagi.
Paano Mapapasimple ng Mga Manufacturer ang Roller Development?
Ang ilang simpleng hakbang ay maaaring gawing mas mahusay ang proseso.
Magsimula sa mekanismo.
Huwag magsimula sa tanong kung aling roller ang magagamit. Kilalanin muna kung ano ang kailangang gawin ng roller.
Pagkatapos ay suriin ang lugar ng pag-install, landas ng paggalaw, pag-aayos ng tindig, at mga kondisyon sa kapaligiran.
Pagkatapos nito, tukuyin kung ang isang karaniwang bahagi ay angkop.
Kung hindi, ang impormasyong nakolekta na ay maaaring gamitin bilang pundasyon para sa isang pasadyang disenyo.
Ang isang praktikal na pagkakasunud-sunod ng pag-unlad ay:
- Tukuyin ang pag-andar ng roller.
- Suriin ang kumpletong mekanismo.
- Suriin ang mounting area.
- Kilalanin ang pagkakaayos ng tindig at baras.
- Suriin ang paggalaw ng natitiklop.
- Isaalang-alang ang kapaligiran sa pagtatrabaho.
- Suriin ang isang karaniwang bahagi.
- Bumuo ng isang pasadyang disenyo kung kinakailangan.
- Subukan ang kumpletong pagpupulong.
- Kumpirmahin ang panghuling istraktura bago ang produksyon.
Pinapanatili nitong nakatuon ang proseso ng pagbuo sa aktwal na aplikasyon.
Paggawa sa isang Bearing at Roller Manufacturer
Para sa mga tagagawa na bumubuo ng natitiklop na kagamitan sa labas, ang pagbuo ng bahagi ay maaaring magsama ng higit pa kaysa sa pagpili ng isang umiiral na bahagi mula sa isang katalogo.
Ang Zhejiang Huaneng Micro Bearing Co., Ltd. (HUNE) ay dalubhasa sa miniature at medium-sized na bearings, non-standard bearings, pulley system, at customized na bearing at roller-related na mga bahagi para sa iba't ibang mekanikal na aplikasyon.
Para sa mekanismo ng pagtitiklop, ang talakayan sa pagbuo ay maaaring tumuon sa ugnayan sa pagitan ng roller, bearing, shaft, mounting structure, at nakapalibot na frame. Ang mga guhit, sample, at impormasyon ng aplikasyon ay maaaring makatulong sa pagtatatag kung ano ang kailangang makamit ng bahagi bago ma-finalize ang isang disenyo.
Ang diskarte na ito ay partikular na nauugnay kapag ang mekanismo ay may limitadong espasyo o hindi tumutugma sa isang kumbensyonal na pag-aayos ng bahagi.
Isang Praktikal na Checklist para sa Folding Mechanism
Bago aprubahan ang isang roller assembly, maaaring suriin ng mga tagagawa ang sumusunod:
- Ano ang aktwal na pag-andar ng roller?
- Anong ibabaw o bahagi ang nakakaugnay nito?
- Paano ito gumagalaw sa panahon ng operasyon?
- Paano nagbabago ang posisyon nito kapag nakatiklop ang frame?
- May sapat bang clearance sa buong paggalaw?
- Ang tindig ba ay umaangkop sa inilaan na pagpupulong?
- Angkop ba ang pagkakaayos ng baras?
- Nagbibigay ba ng sapat na suporta ang mounting structure?
- Makakaharap ba ang roller sa panlabas na alikabok o kahalumigmigan?
- Nasubukan na ba ang kumpletong pagpupulong?
- Mapapadali ba ng isang naka-customize na bahagi ang mekanismo na mabuo?
Ang mga tanong na ito ay nagpapanatili ng pansin sa kumpletong mekanikal na sistema sa halip na isang nakahiwalay na bahagi.

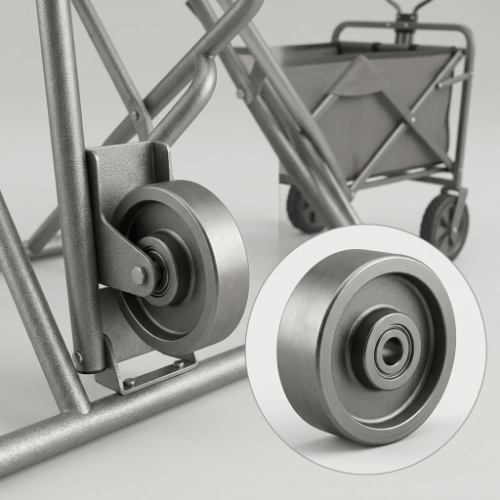

Ang mga roller ay maaaring maliit kumpara sa frame ng isang natitiklop na panlabas na cart, ngunit ang kanilang pag-andar ay maaaring malapit na konektado sa paggalaw ng buong mekanismo.
Tinutukoy ng profile ng roller kung paano ito nakikipag-ugnayan sa isang ibabaw. Sinusuportahan ng tindig ang pag-ikot. Hawak ng baras at bracket ang pagpupulong sa posisyon. Kinokontrol ng frame kung paano gumagalaw ang bahagi, lalo na kapag nakatiklop ang cart.
Ang mga panlabas na kondisyon ay nagdaragdag ng isa pang pagsasaalang-alang.
Para sa mga tagagawa, ang kapaki-pakinabang na panimulang punto ay ang mekanismo mismo. Kapag naunawaan na ang paggalaw, mounting structure, bearing arrangement, clearance, at working environment, magiging mas madaling magpasya kung ang isang standard na roller ay angkop o kung ang isang custom na bahagi ay dapat na binuo.
Sa mga application kung saan limitado ang espasyo o hindi pangkaraniwan ang folding structure, ang pakikipagtulungan sa isang manufacturer na maaaring bumuo ng roller at bearing component sa paligid ng aktwal na mekanismo ay maaaring gawing mas flexible at mas madaling subukan ang proseso ng disenyo.
